Особенности
Поперечноточная градирня является лучшим решением для инсталяций, требующих минимального обслуживания и гибкости компоновки, поскольку конструкция воздухозаборника с одной стороны и воздуховыпуска с другой позволяет разместить ее в ограниченном пространстве с заблокированным верхним выпуском.

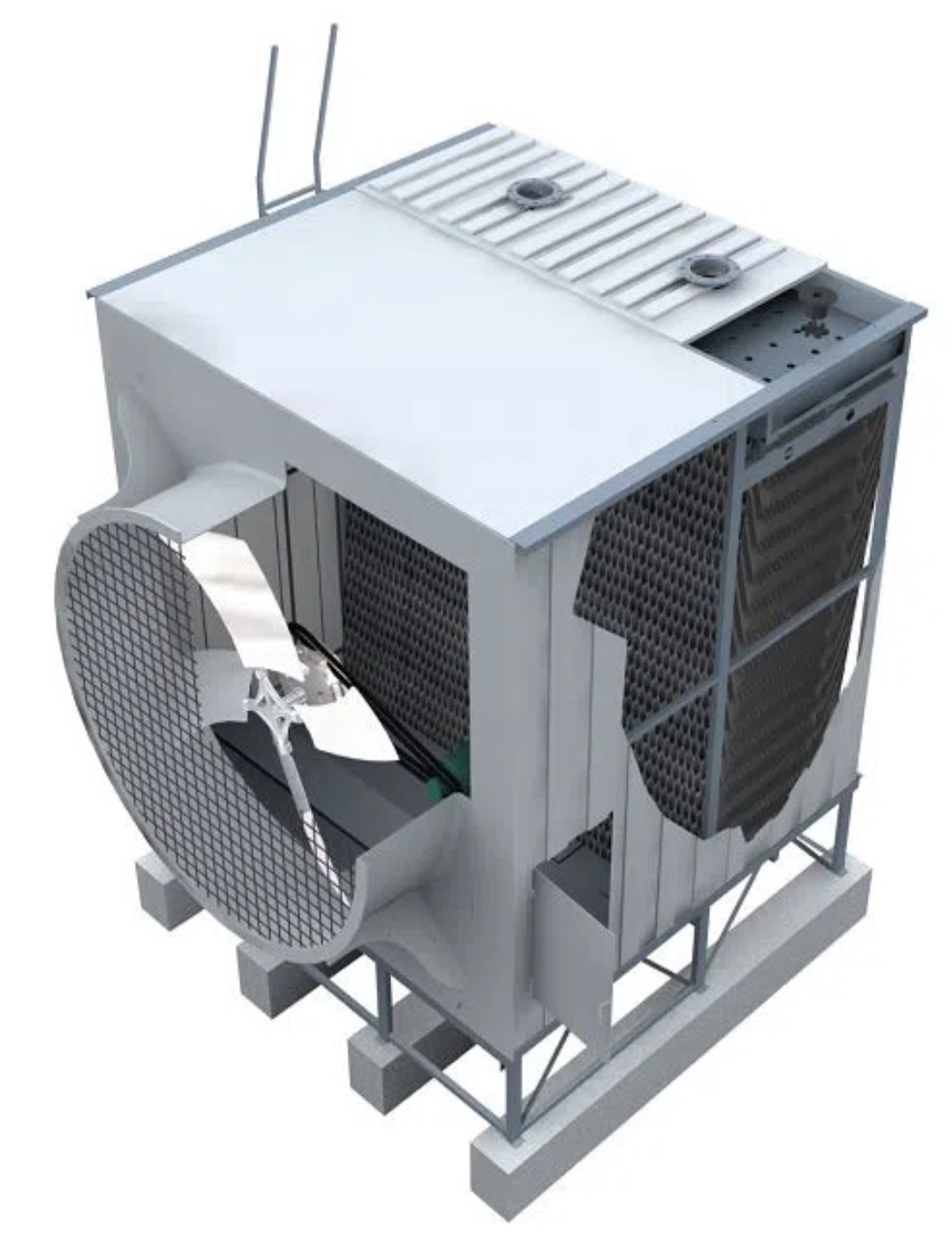

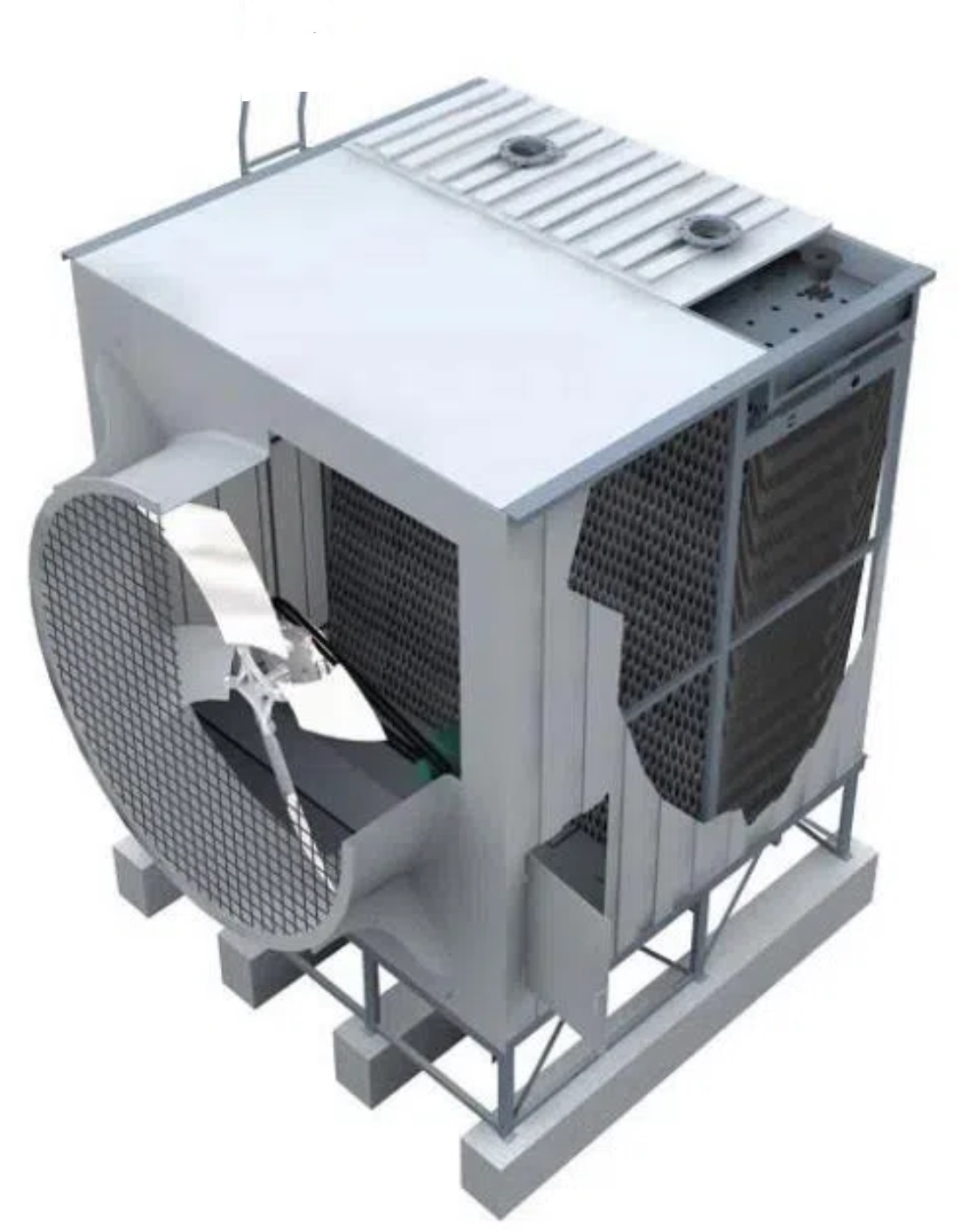

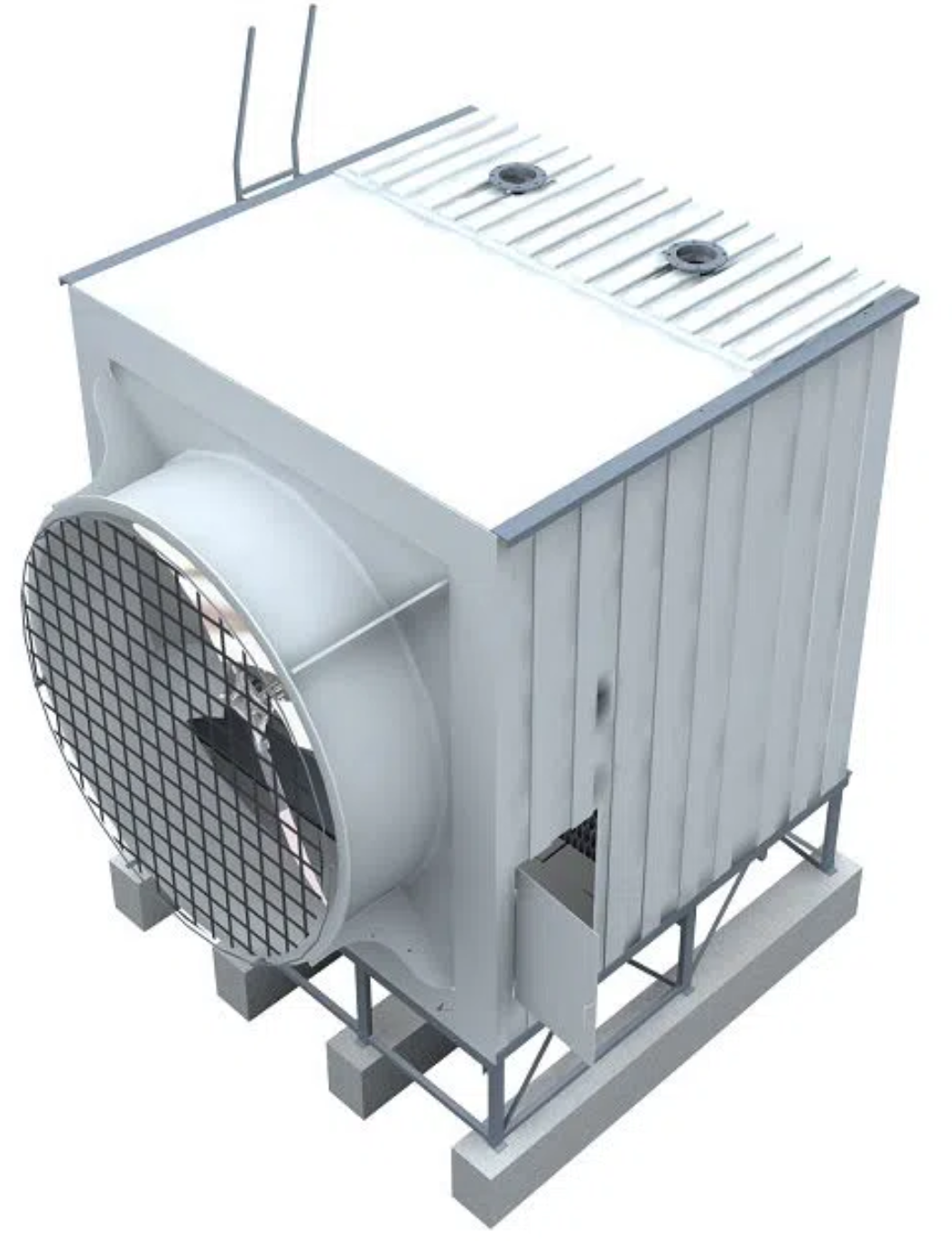

Поперечноточная градирня с принудительной тягой.
В открытых поперечноточных градирнях горячая вода сначала поступает в верхний водораспределительный бассейн градирни, из которого подается к рассеивающим форсункам, затем под действием силы тяжести распределяется по обширной поверхности плёночного оросителя.
Необходимый охлаждающий поток воздуха нагнетается осевым вентилятором в поперечном направлении падающей вниз воде, при этом часть воды испаряется, а тепло отводится.
Влажный горячий воздух выводится из градирни в атмосферу вентиляторами, установленными с боку.
Охлажденная вода собирается в нижний бассейн холодной воды, возвращаясь к оборудованию, требующему охлаждающей воды.
Градирня также имеет самые низкие затраты на электроэнергию и техническое обслуживание.
Вы можете легко получить доступ ко всем основным компонентам внутри градирни.
Градирня поперечноточная
Доступ — На боковой поверхности корпуса, для доступа к бассейну холодной воды, располагются большие прямоугольные сервисные дверцы. Дверцы обспечивают доступ к внутреннему пространству секции, к вентилятору для облегчения осмотра и выполнения обслуживания оросителя и системы привода вентилятора.
На верхней палубе градирни, доступ к верхнеиу распределительному бассейну и к форсункам.
Технические характеристики градирни
Пример инсталяции градирни с боковоым входом / выходом воздуха

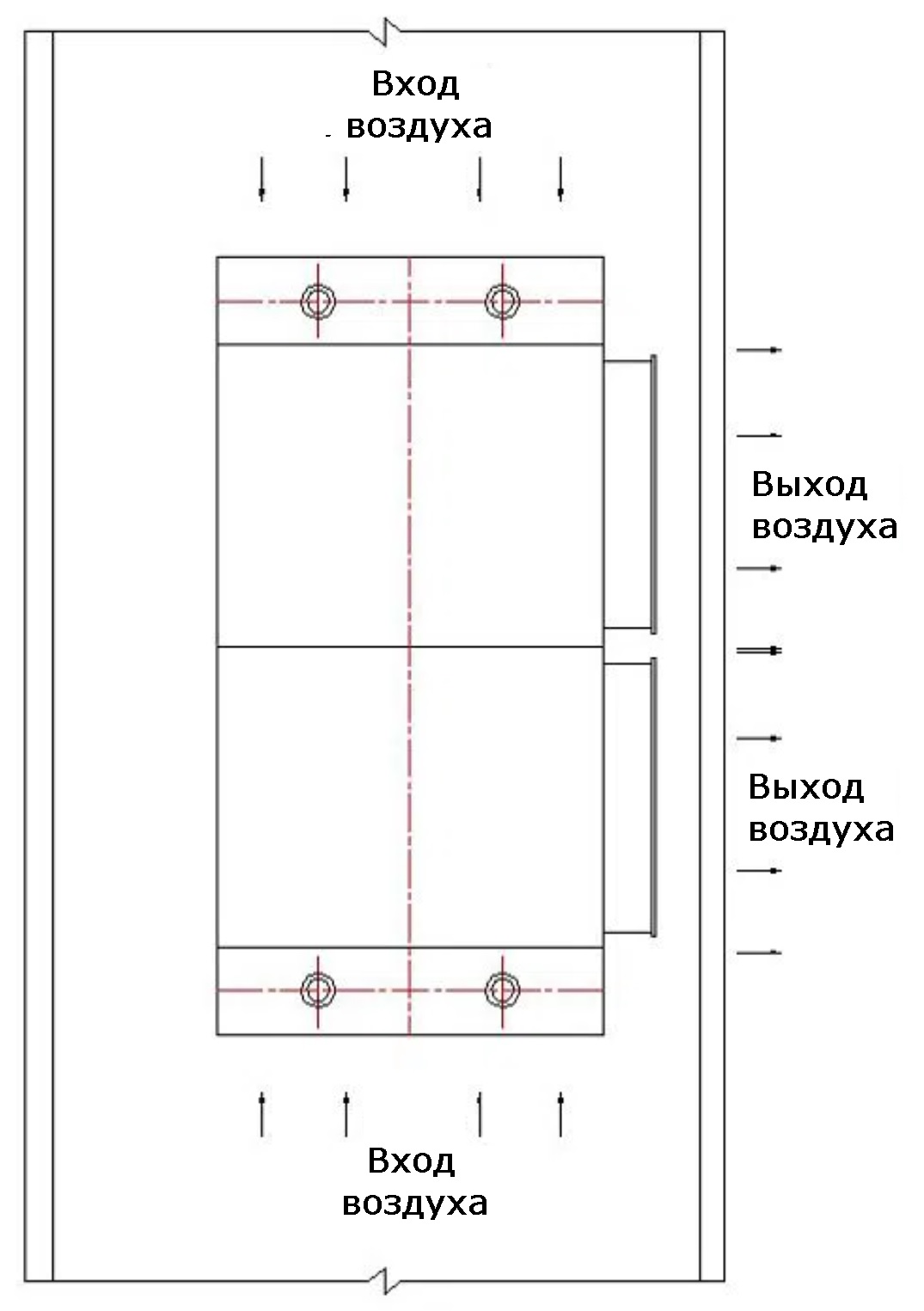

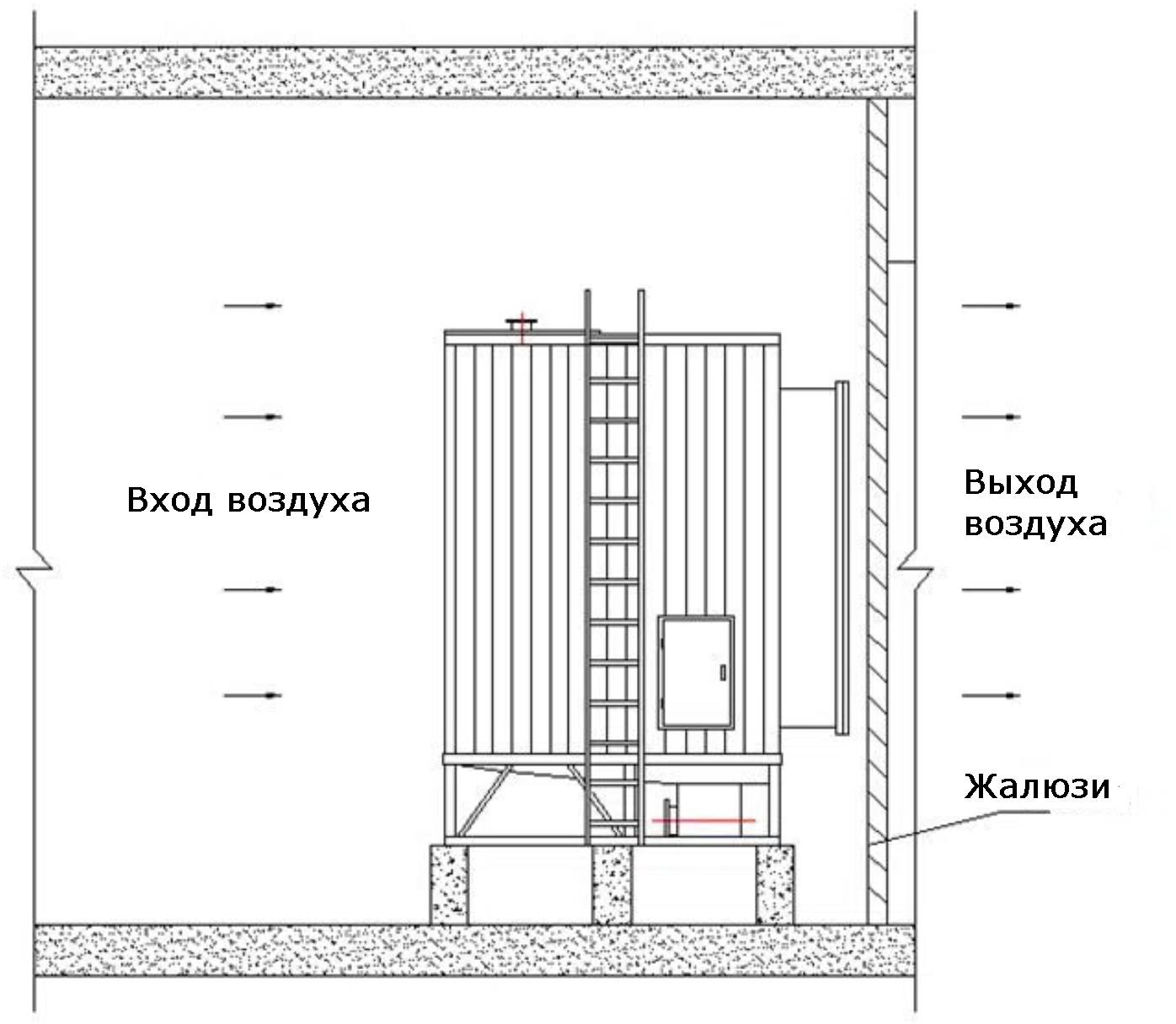

- Схема А Поперечноточная градирня с боковым выбросом воздуха. Верхний выход воздуха заблокирован, воздух выходит сбоку, направление входа и выхода воздуха составляет 180°.

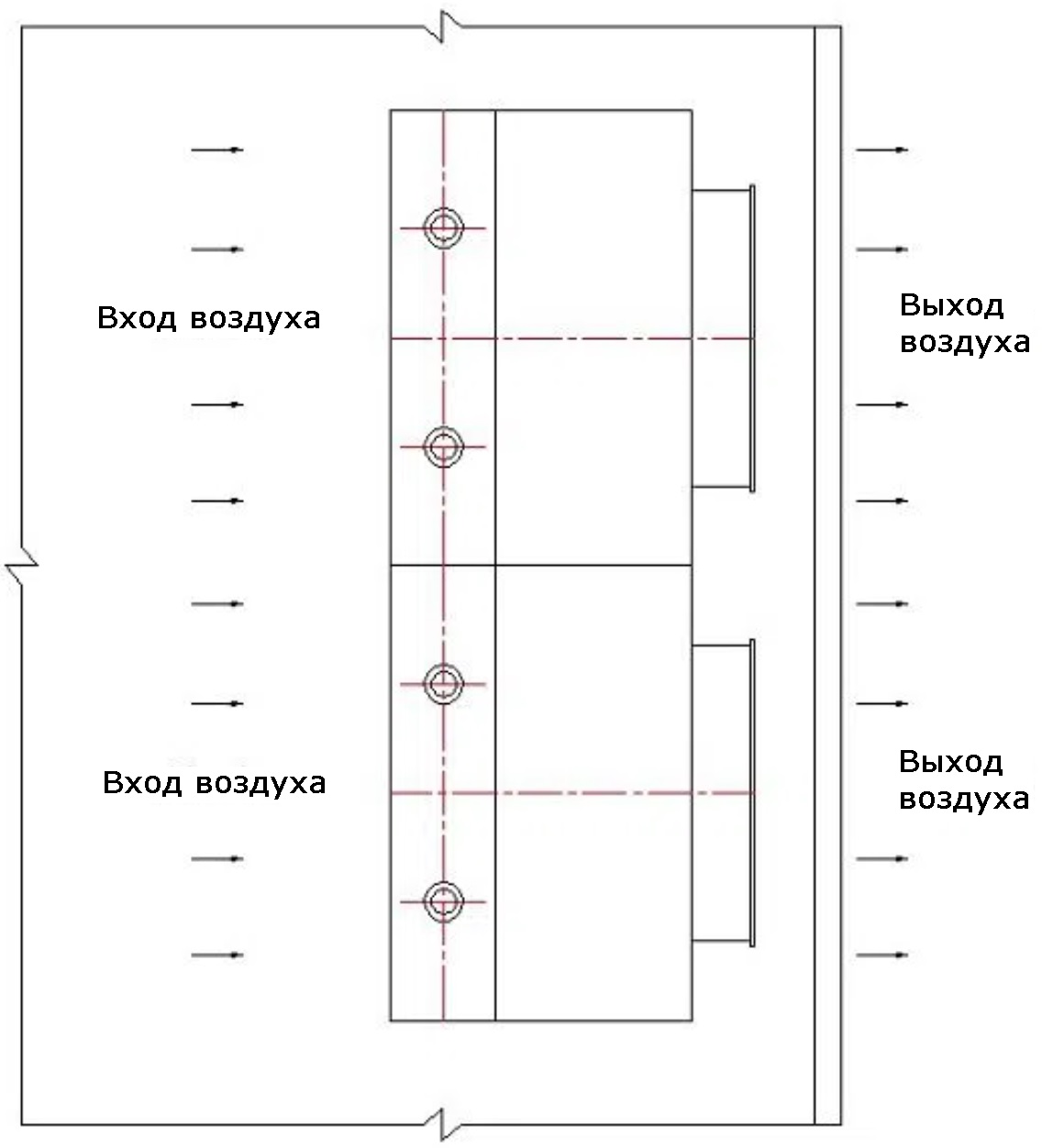

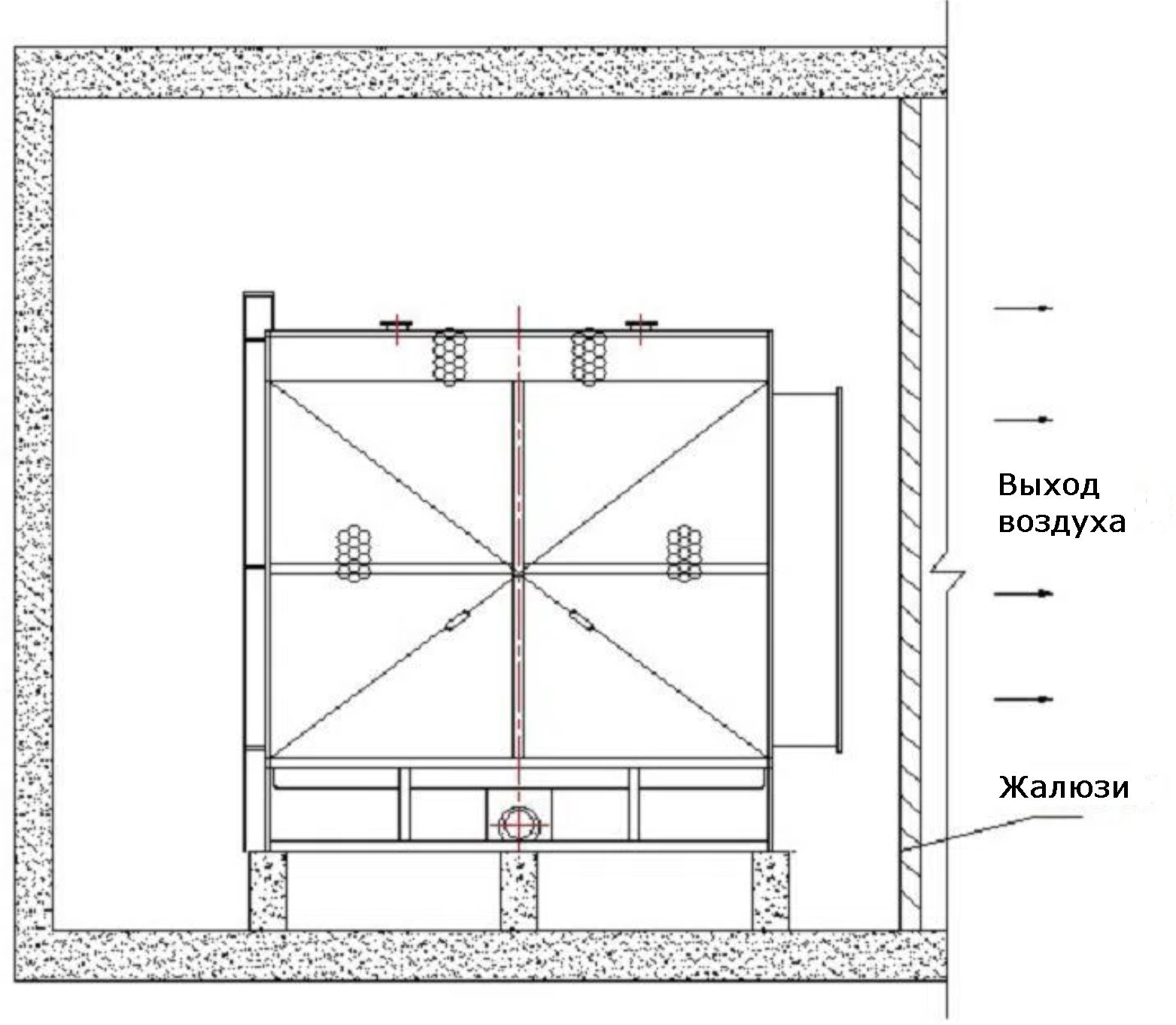

- Схема B Попереченоточная горизонтальная градирня. Верхний выход воздуха заблокирован, воздух выходит сбоку, направление входа и выхода воздуха составляет 90°.
