Особенности
Градирни закрытого типа или охладители жидкости работают так же, как и открытые градирни, но рассеивают тепловую нагрузку рабочей жидкости через теплообменник с замкнутым контуром.
Это изолирует технологическую жидкость от наружного воздуха, сохраняя его чистым и свободным от загрязнений в замкнутом контуре, и создает 2 раздельных контура жидкости:
• Внешний контур, в котором циркулирующая оросительная вода омывает теплообменник с закрытым контуром и смешивается с наружным воздухом.
• Внутренний контур, в котором технологическая жидкость циркулирует внутри теплообменника с закрытым контуром.
Во время испарительного охлаждения тепло переходит из внутреннего контура через теплообменник с закрытым контуром к оросительной воде и далее в наружный воздух за счет частичного испарения воды.
Комплектующие:

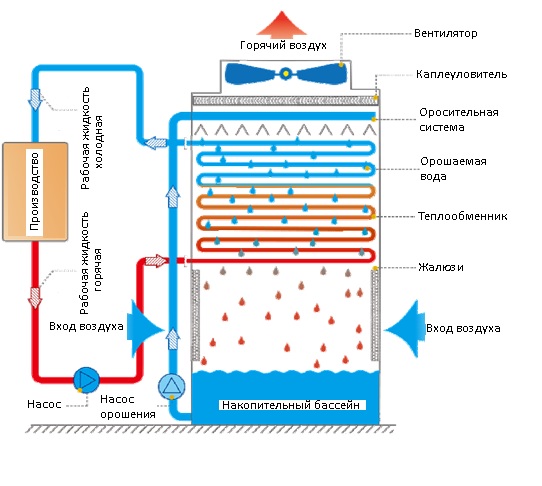

Градирня закрытого типа противоточная:
Характеристики и комплектующие
Корпус и основная конструкция изготовлены из оцинкованной стали (горячее оцинкование) с покрытием из сплава Mg-Al-Zn с высокой коррозионной стойкостью, первоначально импортированной компанией POSCO (Южная Корея).
Стальной лист с покрытием, устойчивым к коррозии, состоящим из цинка в качестве основной основы, в сочетании с Al (11%), Mg (3%) и небольшим количеством кремния.
Коррозионная стойкость этой инновационной стали с легированным покрытием повышена за счет комбинированного эффекта добавления алюминия (Al), магния (Mg) и кремния к обычному цинковому покрытию. Кремний, среди других элементов, очень эффективен в ингибировании коррозии в сочетании с магнием.
- Высокая устойчивость к ржавчине на плоских поверхностях;
- Обладает превосходной стойкостью к коррозии на торцевых поверхностях, самовосстанавливается.
- Чрезвычайно высокая щелочная стойкость.
Толщина корпуса и рамы – 2 мм.
Панели разрезаются и монтируются точно в течение всего процесса холодной обработки, затем плотно скрепляются болтами и герметизируются для обеспечения водонепроницаемости с достаточным количеством рёбер жёсткости, предотвращая деформацию во время подъема.
Каждая секция градирни укомплектована доступом и дверями максимального размера для удобства осмотра и обслуживания.
Секция теплообменника надежно поддерживается рамой из нержавеющей стали.
Охладждающие теплообменники

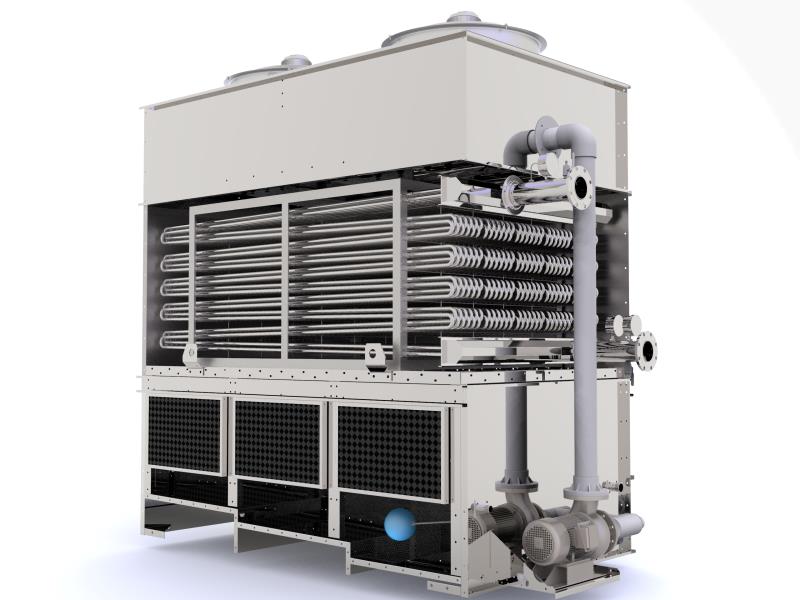

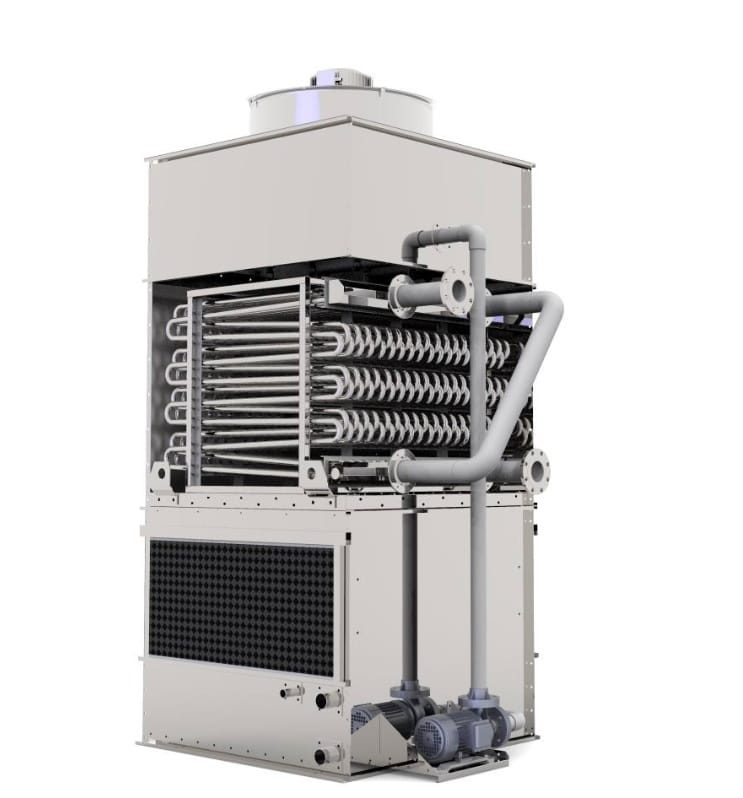

В градирнях закрытого типа серии GTM используются высокоэффективные теплообменные змеевики.
Оптимизированные змеевики эффективно снижают сопротивление со стороны воздуха, подходят для работы с большим количеством орошаемой воды и значительно улучшают эффективность теплопередачи.
Теплообменник состоит из одного или нескольких змеевиков, поддерживаемых стальной конструкцией, прочной и долговечной.
Стандартная трубка змеевика сделана из нержавеющей стали SS304 (опция SS316, сплав меди или титана, на выбор).
Каждый змеевик (теплообменник) испытывают под постоянным давлением азота 25 бар в течение 24 часов.
Осевые вентиляторы с прямым приводом
В стандартные градирни закрытого типа используются осевые вентиляторы с прямым приводом, оснащенные лопастями с аэродинамическим профилем из полимера (FRP) или сплава алюминия, идеально сбалансированными и соединенными с трехфазным электродвигателем TEFC, устойчивым к атмосферным воздействиям.
Корпус вентилятора представляет собой цилиндр из оцинкованной стали, который втягивает воздух вертикально и исключает риск рециркуляции. Конечная скорость крыльчатки ограничена для поддержания уровня шума в допустимых пределах
Циркуляционный носос
Стандартные насосы для распыления (циркуляции) — это горизонтальные центробежные насосы с электродвигателем, специально разработанные для оборудования испарительного охлаждения, обычно с большим расходом, но с низким напором.
Выбранные насосы обладают динамически-статическим балансом, с валом, выступающим в качестве удлиненной секции от двигателя, для обеспечения наиболее надежной соосности.
Насосы с подшипниками первого класса работают с минимальной вибрацией и низким уровнем шума.
Механические уплотнения предотвращают истирание вала, отсутствие утечек в течение длительного срока службы.
Защита от перегрузки в любой точке характеристики, не превышающей номинальную мощность в течение всего рабочего периода.
Технические характеристики

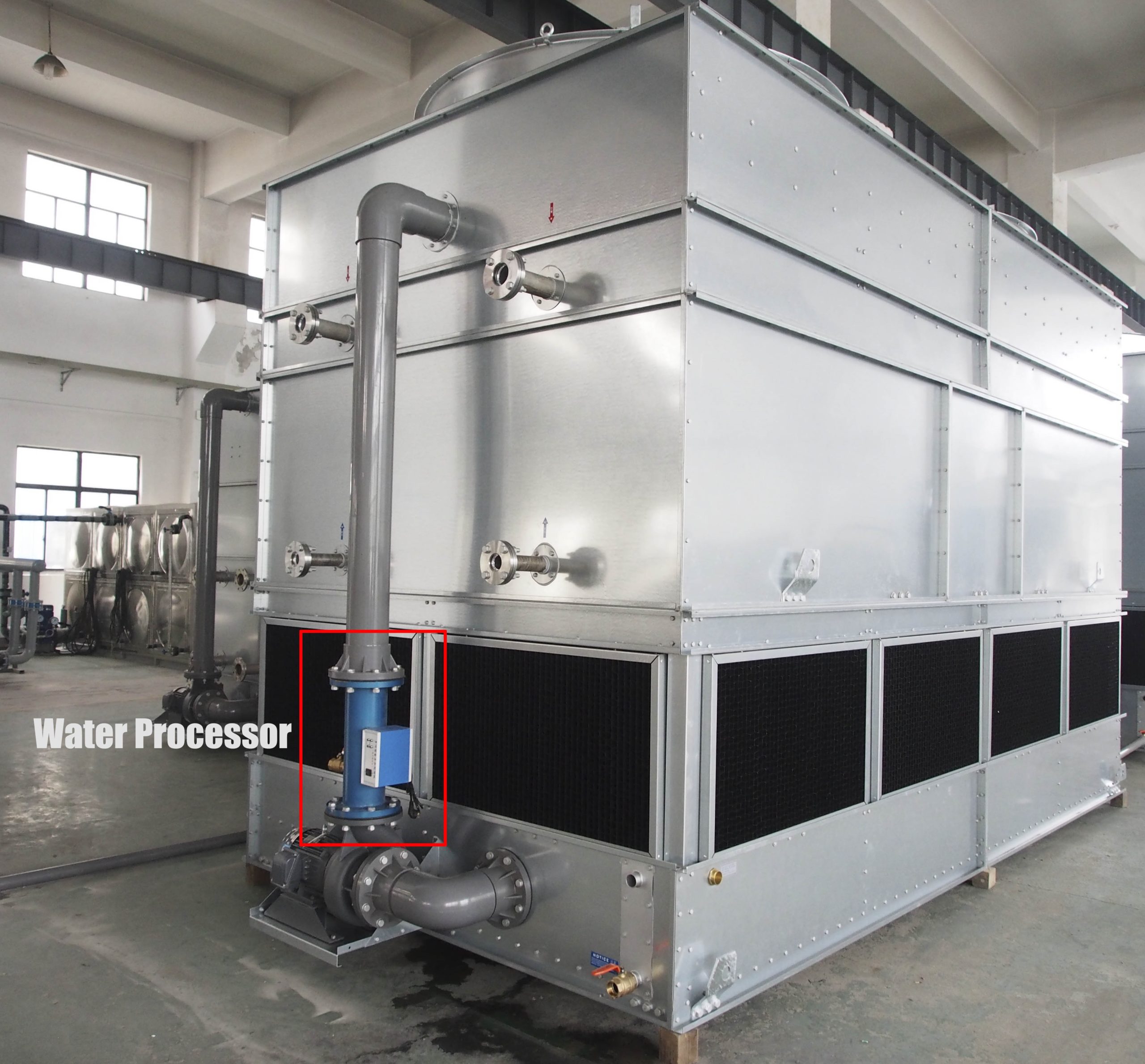

Электронный водный процессор выполняет функции удаления накипи, образования накипи, стерилизации, удаления водорослей, защиты от ржавчины и антикоррозии в циркулирующей воде градирни закрытого типа.
Его можно использовать во всех жидкостных системах.
В градирнях закрытого типа устанавливается на трубопровод циркулирующей воды
