Конденсаторы испарительные:
— аммиак – фреон – СО2

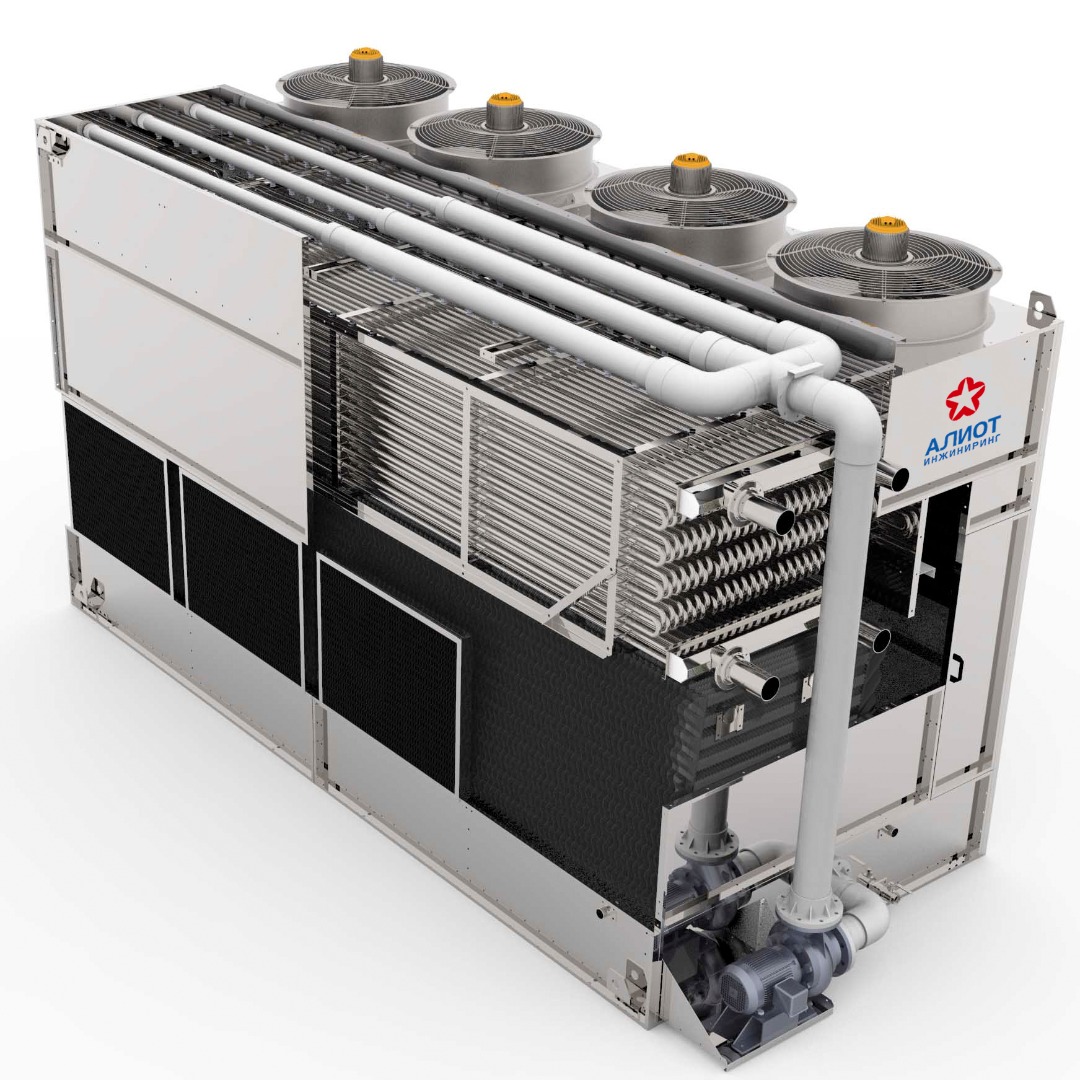

Испарительный конденсатор использует испарение частично распыляемой воды для поглощения тепла от протекающего газообразного хладагента с высокой температурой внутри конденсирующих змеевиков и охлаждения хладагента из газообразного состояния в жидкое.

В полной системе испарительного охлаждения компрессор выпускает испарившийся хладагент под высоким давлением в виде газа, который проходит через теплообменные змеевики испарительного конденсатора и обменивается теплом с распыляемой водой за пределами теплообменных змеевиков.

После входа в теплообменные змеевики через верхнее входное отверстие газообразный хладагент постепенно охлаждается до жидкой формы сверху вниз.

Конструкция и Корпус

Превосходная коррозионная стойкость

Корпус и основная конструкция изготовлены из оцинкованной стали с покрытием из сплава Mg-Al-Zn с высокой коррозионной стойкостью, первоначально импортированной компанией POSCO (Южная Корея).

 Стальной лист с покрытием, устойчивым к коррозии, состоящим из цинка в качестве основной основы, в сочетании с Al (11%), Mg (3%) и небольшим количеством кремния.

 Коррозионная стойкость этой инновационной стали с легированным покрытием повышена за счет комбинированного эффекта добавления алюминия (Al), магния (Mg) и кремния к обычному цинковому покрытию. Кремний, среди других элементов, очень эффективен в ингибировании коррозии в сочетании с магнием.

  • Высокая устойчивость к ржавчине на плоских поверхностях;
  • Обладает превосходной стойкостью к коррозии на торцевых поверхностях,

самовосстанавливается.

  • Чрезвычайно высокая щелочная стойкость.

 Толщина корпуса и рамы – 2 мм.

 Панели разрезаются и монтируются точно в течение всего процесса холодной обработки, затем плотно скрепляются болтами и герметизируются для обеспечения водонепроницаемости с достаточным количеством рёбер жёсткости, предотвращая деформацию во время подъема.

 Каждая секция градирни укомплектована доступом и дверями максимального размера для удобства осмотра и обслуживания.

Теплообменники

В испарительных конденсаторах используются высокоэффективные теплообменные змеевики (теплообменники).

 Оптимизированные змеевики эффективно снижают сопротивление со стороны воздуха, подходят для работы с большим количеством орошаемой воды и значительно улучшают эффективность теплопередачи.

 Теплообменник состоит из одного или нескольких змеевиков, поддерживаемых стальной конструкцией, прочной и долговечной.

 Стандартная трубка змеевика сделана из ОЦИНКОВАННОЙ СТАЛЬ, в комплекте с ответными фланцами, креплениями и прокладками.

Опция — трубка змеевика сделана из НЕРЖАВЕЮЩЕЙ СТАЛИ, в комплекте с ответными фланцами, креплениями и прокладками.

Каждый змеевик (теплообменник) испытывают под постоянным давлением азота 25 бар в течение 24 часов.

Осевые вентиляторы с прямым приводом

EC (ЭЛЕКТРОННО КОММУТИРОВАННЫЕ) ОСЕВЫЕ ВЕНТИЛЯТОРЫ
Необслуживаемые осевые вентиляторы с внешним ротором. Защитные решетки соответствуют EN ISO 13857.
3-х фазные, с номинальным напряжением 400В (±10%), частотой 50/60Гц.
Интегрированный PID контроллер, RS485 MODBUS коммуникативный интерфейс (шина данных), сухой контакт для чтения рабочих условий и аварийных ситуаций (состояние моторов и их перегрев, основное напряжение и обрыв фазы и защита от блокировки двигателя), функция «мягкий старт». Активный аналоговый выход 10 VDC (мах 10 мА).
Класс изоляции- F; IP54 уровень защиты (EN 60529).
Соответствует европейскому стандарту EN 61800-5-1. Соответствие другим стандартам возможно по заказу.
Соответствует директивам европейского союза 2004/108 EMC, 2006/95 LVD, 2009/125 ErP.
Уровень звукового давления и звуковой мощности соответствует стандарту EN 13487.
Внимание: значение уровня звукового давления посчитано при условии нахождения в свободном пространстве, в связи с этим значение является ориентировочным. Оно может меняться в зависимости от характеристик внешней среды, в которой установлено оборудование.
Внимание: EC электронно коммутируемые вентиляторы не совместимы с электрическими системами с НЕЙТРАЛЬЮ, изолированной от земли. Специальные версии возможны по запросу.

Области применения

Область применения – промышленные холодильные установки.

Аксессуары

ТИПЫ СИЛОВЫХ ЩИТОВ

  • цифровой блок управления intelliboard

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

  • сервисный выключатель, установленный рядом с вентилятором.
  • переключатель между двумя источниками питания

АДИАБАТИЧЕСКАЯ СИСТЕМА

  • промышленная адиабатическая система (pads)
  • a.s. manager
  • ультрафиолетовая лампа для адиабатической системы

ЗАЩИТНЫЕ ПОКРЫТИЯ

  • предварительное гидрофильное покрытие
  • предварительное гидрофобное покрытие
  • thermoguard®
  • blygold®
  • heresite®
  • electrofin®

АНТИВИБРАЦИОННЫЕ ОПОРЫ

  • простая напольная установка
  • крепление к монтажной пластине
